      芯片封装散热解答方案

      芯片封装散热解答方案

      分享给朋友:
      来源: 作者:午夜TV影院 149 2026-02-03

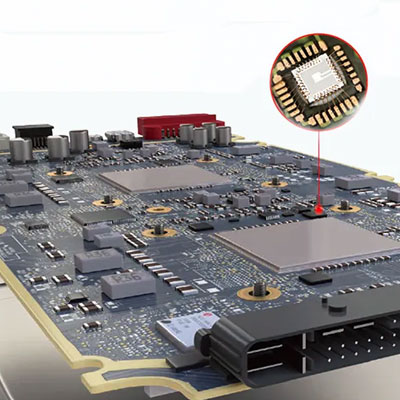

      在通信、汽车及工业等应用领域,半导体器件正持续向高功率密度、高集成度的方向演进,对传统封装散热能力提出了更高要求。引线键合作为半导体封装重要的工艺之一,其散热路径高度依赖芯片粘接层的导热性能。然而,由于传统粘接材料导热率有限,难以应对热应力挑战,成为制约半导体器件长期可靠性与使用寿命的关键因素。



      针对日益严峻的导热难问题,汉高提供全面的高导热芯片粘接材料解决方案,覆盖了不同封装类型和芯片尺寸,能够满足各类应用可靠性标准和工艺需求。

      在汽车、航空航天和工业领域,银烧结技术被公认为提升功率器件性能和可靠性的有效方案之一,尤其适用于对粘合、散热和电气性能有严苛要求的高功率密度应用。

      汉高无压烧结技术无需外部加压,能够在标准工艺下实现优异的可加工性、低/无空洞和低温固化,显著降低热应力,有助于降低成本、简化制造流程,支持高效率、高功率密度硅和宽禁带半导体器件设计。

      在汉高丰富的无压烧结产品组合中,LOCTITER ABLESTIK ABP 8068TH一款基于银无压烧结技术的高性能芯片粘接胶,为5GPA等高频高功率应用及其他功率应用研发,特别是在薄镍镀金表面的针对RBO进行了优化。



      LOCTITE ABLESTIKABP 8068TH无压烧结导电芯片粘接胶

      150W/mK高导热率
      出色的导电率和封装内导通电阻性能
      对银、PPF框架表面有优异粘接力

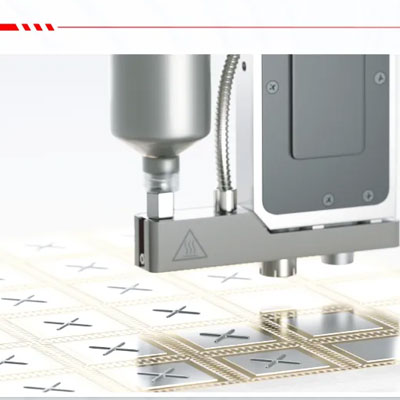

      优秀的点胶作业特性与较宽的工艺窗口
      优化的停机再启动性能,更好地支持各型号
      芯片粘接设备
      适用于不超过3mmX3mm、背金属银或金的芯片
      满足车规级标准可靠性

      汉高不仅提供高性能的芯片粘接材料,更依托全球研发资源和本地技术支持团队,为客户提供从材料选型、工艺优化到可靠性验证的全流程服务,帮助客户快速实现产品升级,缩短上市周期,在激烈的市场竞争中建立技术优势。
